在機械加工領域，加工尖銳的內角是少數固有技術難題之一。盡管有五軸加工等高端技術，但加工尖銳內角仍需工程師的特殊解決方案。

本文旨在解析這一常見的內部加工難題，并探討機械師們?yōu)榇嗽O(shè)計的各種解決方案。

核心問題：加工尖銳內角的挑戰

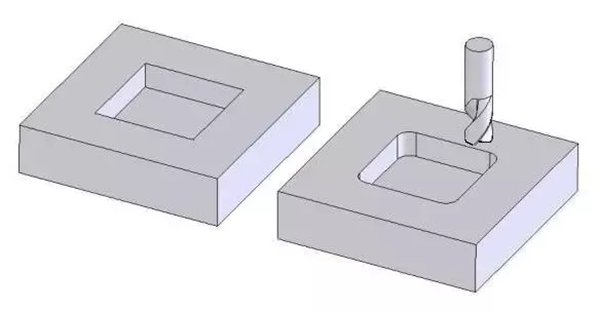

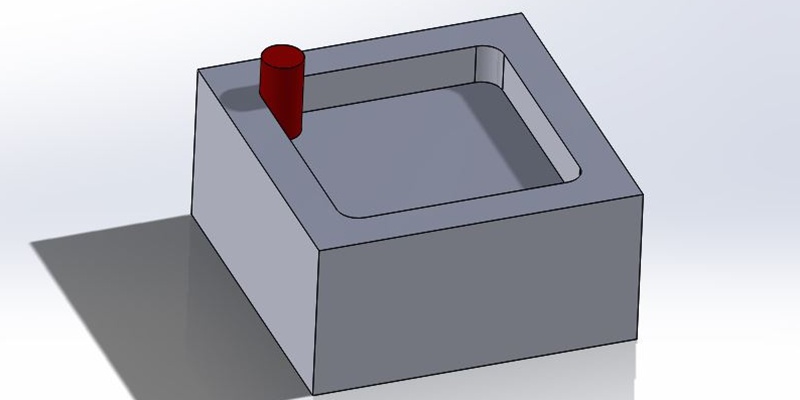

當圓柱形切削工具遇到方形型腔等內部特征的尖銳內角時，就會產生加工難題。切削工具的幾何形狀決定了它們無法精確切削直角，最小切削半徑等于刀具半徑形成的圓角。

這是無法回避的物理限制，因?yàn)榍邢鞴ぞ叩膸缀谓Y(jié)構本身就不具備加工尖銳內角的能力。但某些內部特征又必須保留銳角，這類要求通常出現在裝配應用中，此時內部特征需要作為外部零件的裝配基座或腔體。

這些相互矛盾的要求并非無解，工程師和機械師們已設計出多種解決方案：

最簡單直接的解決方案是完全避免尖銳內角。雖然這看似沒有”解決”問題本身，但確實是行業專家的普遍建議。大多數設計都允許調整圓角半徑，通過微調即可在保持功能的同時滿足加工要求。

推薦該方案的主要原因在于其簡單性。后續將討論的其他加工技術都需要額外的時間、成本和精力，若能避免則應優先考慮。

另一個考慮是工藝穩定性。像立銑刀這類切削工具不適合加工過深型腔。通常建議的最大切削深度為刀具直徑的4倍。超過這個限度就會出現顫振、刀具斷裂和表面質量粗糙等問題，這些都會削弱刀具加工高質量尖銳內角的能力。

因此，當設計者選擇將銳角改為圓角時，需同時關注圓角半徑的選擇。根據型腔深度，應選擇既能安全加工又能保持零件功能性的合適圓角半徑。

另一種解決方案是在每個銳角處增加切口（undercut）。切口是指切削延伸至內角根部并超出型腔周界的加工特征，即去除角部多余材料。

這種方案特別適用于需要尖銳內角來裝配外部組件的情況。它不會影響裝配功能，同時為配合組件留出安裝空間，甚至可能實現減重效果。

機械加工師常用的兩種切口方案：

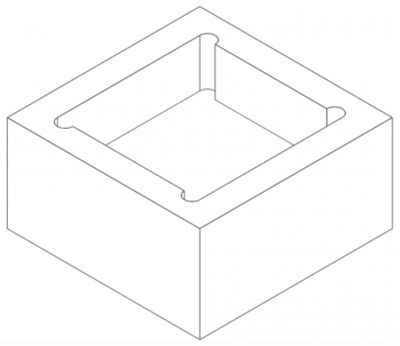

較簡單的切口形式是T型骨切口，刀具僅單向切入內角。通常切口延伸長度至少為刀具直徑的一半，以確保配合件能正確安裝。

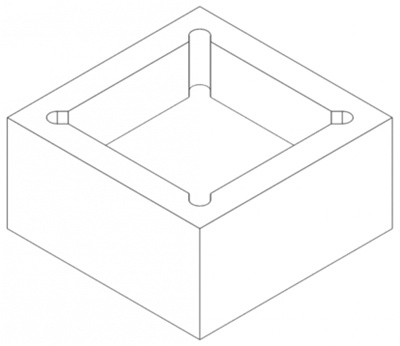

另一種切口形式被稱為狗骨型切口，因其形狀類似狗啃的骨頭。與T型切口不同，這種切口向兩個方向延伸，加工復雜度稍高，但具有更好的視覺效果。

現在讓我們跳出傳統加工領域，看看特殊工藝方案。EDM是利用電極與工件間的脈沖放電產生的電蝕作用去除材料的制造工藝，在加工內角方面有獨特優勢。主要分為電火花成型加工和線切割兩種：

該工藝使用定制形狀的電極作為”負模”，通過電極下沉到工件中進行加工。由于電極是外部組件，可以設計成任意銳角形狀。

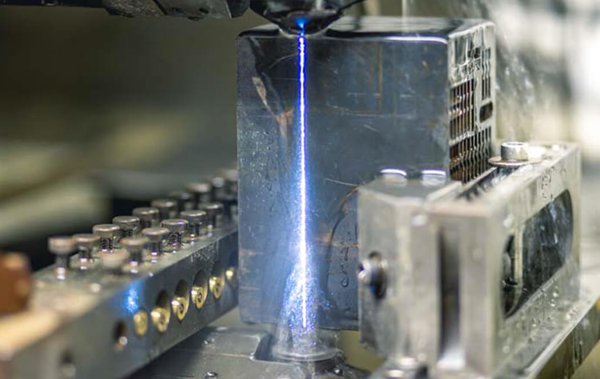

與成型加工不同，線切割使用直徑小于0.1mm的細金屬絲作為電極，能加工出半徑小至0.05mm的”準銳角”。這種極小尺寸的電極使其能制造符合所有標準的尖銳內角。

不過EDM也有缺點：加工速度遠低于傳統切削，使用前需充分評估必要性；工藝規劃復雜；僅適用于導電材料；表面質量較差可能需要二次處理。

當所有機械方案都無法滿足要求時，最終解決方案是依靠手工技能。使用鏨子、銼刀、砂紙等工具進行打磨拋光，雖然耗時且精度有限，但在機械方案不可行時是有效的替代方案。

機械加工中的尖銳內角問題充滿挑戰，從設計師到加工師都在貢獻創新解決方案。設計者面對此類問題時擁有多種選擇，享有較大的設計自由度。
