機械加工是現代制造業的核心，提供了一種多功能且具備高效率的生產方法。開槽銑削（Slot Milling）作為其中一種高度實用的加工技術，在切削溝槽時發揮著重要作用。

本文我們將深入探討開槽加工，解析其定義、所需刀具及操作類型。

什么是開槽銑削？

開槽銑削，亦稱溝槽銑削，是一種利用旋轉切削工具在工件上加工溝槽的CNC機械加工過程。溝槽的形狀和尺寸可靈活調整，應用范圍廣。然而，開槽銑刀和機床需具備在實體工件上形成目標槽形的能力。

開槽銑削技術及其刀具

針對不同幾何形狀、機床工具和應用場景，存在多種開槽銑削技術，每種技術均有特定的溝槽刀具和工藝要求。

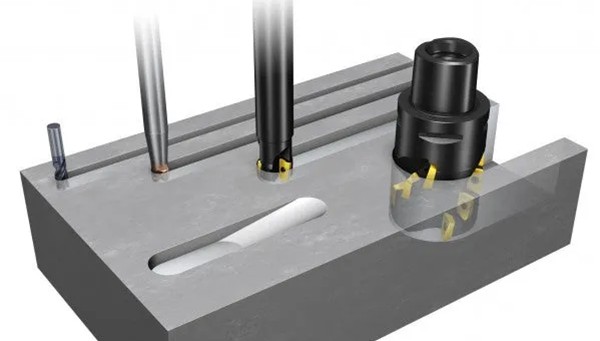

端銑（End Milling）

端銑使用標準立銑刀或殼式立銑刀。這是一種多功能槽加工工具，可加工封閉槽、非線性槽輪廓，甚至深度可變的溝槽。

其原理類似于面銑，即刀具的側面和端面同時參與切削。區別在于，開槽的目的是創建兩端封閉的溝槽，而面銑旨在平整工件表面。

由于立銑刀具有多種尺寸和材質選擇，使用立銑刀進行開槽加工是技師的首選方法。立銑刀能承受高切削力并實現深切削。此外，特殊設計的立銑刀還能抑制顫振，提升表面光潔度。

側銑（Side Milling）

側銑是另一種創建溝槽的技術。該方法使用側銑刀，切削主要由刀具外周完成。

這是一種穩定的切削方式，可承受切削力和振動。在配備足夠剛性的主軸和懸伸的臥式銑床上，可實現高精度溝槽加工。

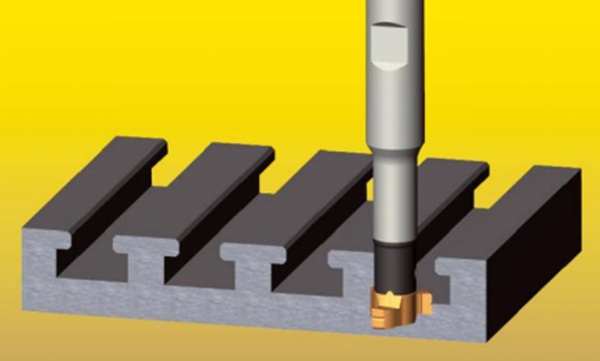

T形槽加工（T-Slots）

T形槽加工是專門用于加工T形溝槽的方法，常見于工業機械（尤其是機床床身）。

該技術使用特殊的T形槽銑刀。通常，T形槽加工前需進行常規溝槽加工，為銑刀的刀桿預留空間。但此步驟僅適用于封閉槽；對于開放槽，T形槽銑刀可直接進行切削。

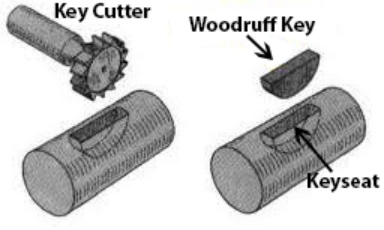

伍德羅夫鍵槽加工（Woodruff Key Slotting）

開槽銑削的另一重要應用是加工鍵槽接頭。設計師通過鍵槽接頭鎖定負載共享組件，實現高效載荷傳遞。例如，齒輪可通過鍵槽接頭固定在軸上。

接頭的雌性部分（鍵槽）由開槽刀具加工而成。伍德羅夫槽銑刀可加工出鍵座，使鍵嵌入以鎖定裝配體。

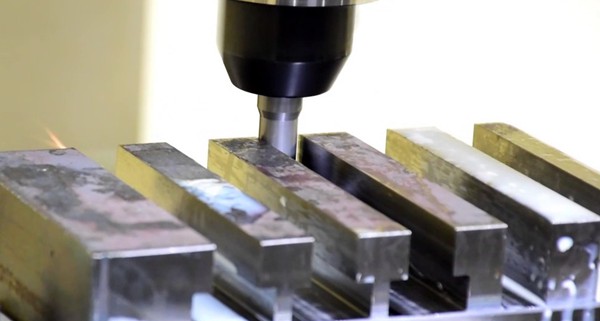

多刀銑削（Gang Milling）

銑床工作臺等部件需要多個平行槽，用于安裝工裝夾具和工件。此類多槽零件適合采用多刀銑削裝置。

該技術將多個溝槽刀具安裝在同一主軸上，同時切削材料。該工藝高效省時，但由于切削力較大，需確保主軸和機床具有足夠剛性。

開槽銑削的技巧與實踐

要實現良好的表面光潔度、材料去除率和精度，開槽銑削需注重操作技巧和細節。以下提供優化溝槽銑削性能的實用建議：

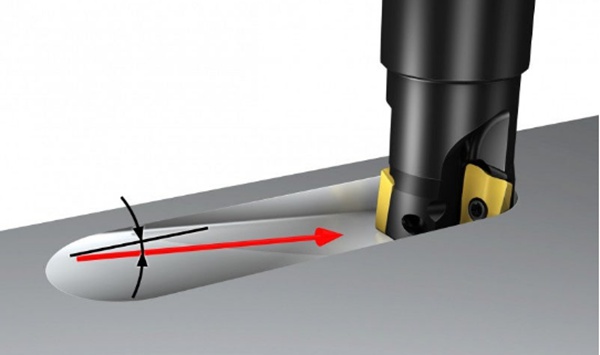

斜向進刀而非徑向切入

開槽銑刀進入切削時應平穩，避免瞬時過載。推薦采用斜向進刀（ramp-down motion），而非直接徑向切入，以防止刀具和機床受到?jīng)_擊。

通常，斜向角度至少45度即可避免沖擊。對于較硬材料或深槽，可采用180度（軸向進給）。

重視切屑排出

溝槽為封閉特征，通常僅一端開放，切屑排出空間有限。若切屑滯留在切削區，會惡化表面質量、縮短刀具壽命并影響零件公差。

因此，切屑管理至關重要。一般建議至少分兩次切削：首次切削后，后續切削可留出足夠的排屑空間，并設置高材料去除率。

專用刀具（如帶斷屑槽的銑刀）可產生細碎切屑，便于排出。此外，冷卻液/潤滑劑沖洗和壓縮空氣也是常用的排屑方法。

保持主軸負載

應避免切削循環中出現主軸完全空載的瞬間。為此，需確保至少有一個切削刃始終與工件接觸，可通過調整刀具的徑向浸入深度實現。

間斷切削會損害表面光潔度，且單位時間內材料去除量減少，對工藝無益。此外，脈沖載荷會導致振動，縮短機床壽命。

優先選擇順銑

機械加工中關于逆銑與順銑的爭議同樣適用于開槽銑削。條件允許時，應優先選擇順銑，因其穩定性更好且排屑性能更優，但需確保機床剛性足以承受順銑的載荷模式。

大直徑刀具優先

加工深槽時，開槽刀具的穩定性是關注點，深槽加工的長懸伸可能導致刀具偏轉甚至斷裂。

此時，大直徑刀具因強度更高成為優選。此外，采用更剛性材質的刀具亦可解決問題。

然而，多數深槽狹窄，大直徑刀具未必適用，需在現有資源條件下盡力優化。

優化進給率

規劃切削進給率是高效開槽銑削的核心。高進給率可能導致熱影響問題，低進給率則降低生產率。因此，需平衡進給率以避免上述問題。

該操作涉及較多細節，需在最終確定切削程序前，深入研究進給率及其他加工參數。

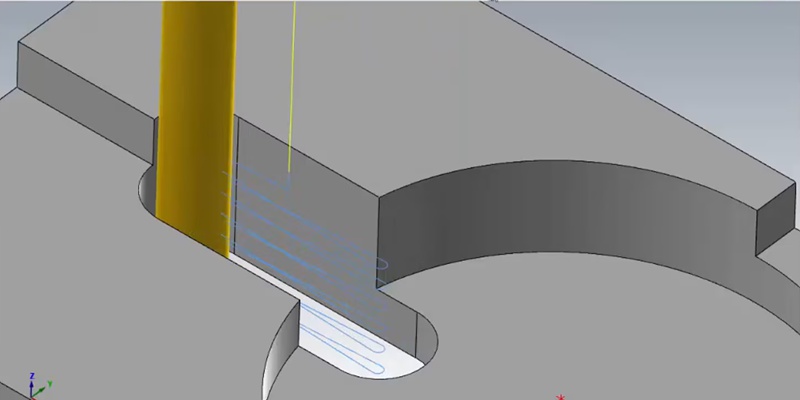

開槽銑削的刀具路徑技術

機床專家通過高效刀具路徑規劃提升加工性能。經過大量研究和實驗，行業已開發出多種開槽銑削刀具路徑方案，可改善工藝質量、零件質量和機床健康狀況。

常規路徑

常規銑削是最簡單的開槽刀具路徑，沿槽軸線進行直線切削。其優點是生產率高且編程簡單，兼容大多數刀具。

缺點是深槽或難加工材料易產生振動。由于刀具始終參與切削，徑向力較大，導致深切削時不穩定，且產熱快。

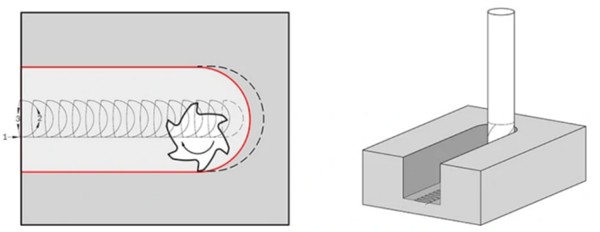

擺線路徑（Trochoidal）

擺線銑削是一種特殊刀具路徑，刀具沿擺線路徑運動。在開槽銑削中，該路徑穩定性更高，可為切削刃提供冷卻時間，并留出排屑空間。

此外，擺線銑削適用于難加工材料，因平均徑向切削力較低，但需更復雜的編程和刀具選擇。

軸向切削（Plunging）

軸向切削指完全通過軸向運動（如鉆孔）加工溝槽，但使用銑刀。該方法生產率不高，但因無徑向力，可最小化刀具偏轉、振動和熱影響，穩定性最佳。適用于長懸伸或深槽加工等易產生上述問題的場景。

然而，軸向切削的槽壁表面光潔度較差，因此最終需采用其他刀具路徑進行精加工。

結論

開槽銑削確實是工業中極具實用價值的加工操作，拓寬了制造范圍，支持復雜幾何形狀的生產。

韋克是快速成型的專業制造商。我們配備先進的CNC機床設施，致力于提供專業CNC銑削服務，包括開槽銑削。無論您的項目復雜度如何，需要手板或批量件生產，我們的團隊隨時準備以高效經濟的方案助您實現設計構想。

常見問題

開槽銑削使用哪些機床？

標準銑床（包括臥式和立式）均可執行開槽操作。特定情況下，也可使用鉆床或電火花成型機（sinker EDM）。

哪些材料可進行開槽銑削？

開槽銑削適用于所有可加工材料，包括金屬（鋼、鈦、銅、鐵）、塑料和木材。

開槽銑削使用哪些類型的刀具？

根據槽形需求，可選用立銑刀、殼式立銑刀、肩銑刀、T形槽銑刀、多刀銑削主軸、伍德羅夫鍵槽刀具等。
