幾何尺寸和公差（Geometric Dimensioning & Tolerancing）是設計工程師用來向生產人員傳達公差要求、設計意圖和質量準則的標準化系統。

直線度符號是GD&T中一個非常實用的符號。本文探討了GD&T中直線度的概念，討論了直線度的測量方法，以及直線度與平面度這個令人困惑的話題。

GD&T中的直線度是什么？

在深入探討具體細節之前，讓我們先簡要介紹一下直線度的一般概念。顧名思義，它是一個GD&T符號，用于控制幾何實體的直線度。在工程設計中，直線度公差有多種應用方式。例如，桌子的表面需要足夠平直（或者說是平面度，你很快就會明白其中的技術區別），這樣物體才能穩定地放在上面，不會滾落。

另一個例子是軸承的內圈。其表面沿軸向必須非常平直，以便能很好地安裝在軸上。在這種情況下，如果直線度不夠，可能會導致軸承錯位和損壞。

直線度標注和符號

GD&T在工程圖紙上定義公差的方式非常標準。在本節中，我們將介紹直線度符號及其在工程圖紙上的標注方法。

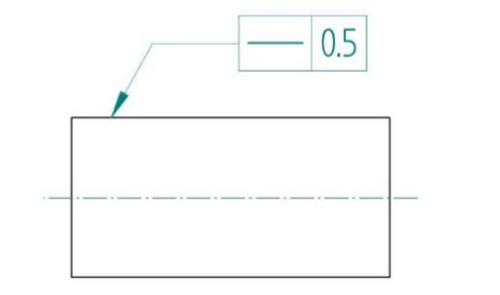

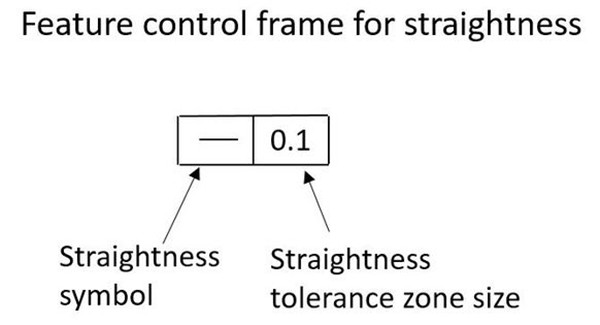

直線度符號就像一條扁平的水平線——就像一個短橫線。標注可以針對表面或尺寸特征進行引用。下圖展示了一個非常簡單的示例。

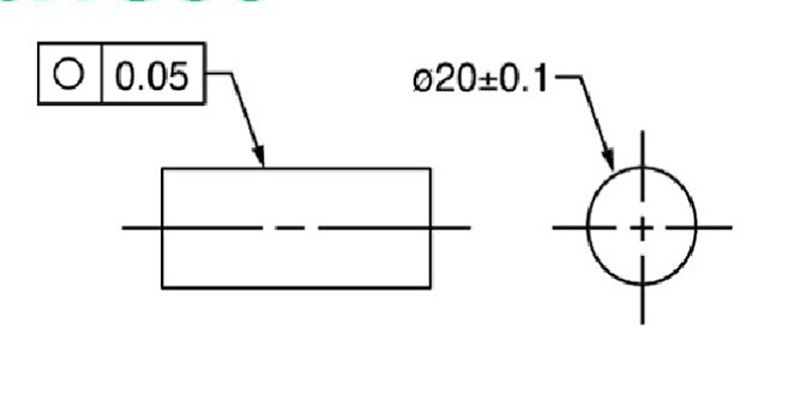

值得注意的是，GD&T中的直線度并不相對于基準，而其他符號（如平行度）則有此要求?，F(xiàn)在，讓我們來區分GD&T中直線度的兩種主要使用方式：表面直線度和基于導出中心線的直線度公差。

GD&T中的表面直線度

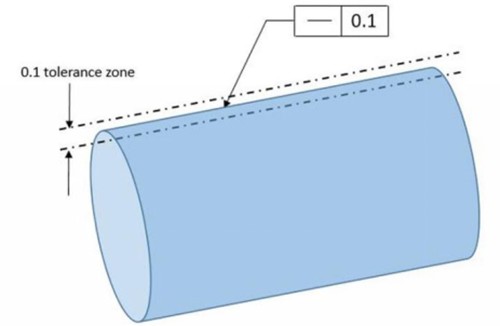

表面直線度的常見應用場景是平面或圓柱表面。它為表面上的二維直線沿線的上下偏差建立了一個公差帶。對于平面，二維直線可以是表面上的任意位置；對于圓柱面，二維直線則與軸線平行。

GD&T中的這種表面直線度不是針對尺寸特征進行標注的，而是直接針對參考表面進行標注。

如何測量表面直線度？

驗證表面直線度公差需要精密設備和質量人員的專業技能。表面直線度測量主要有兩種方法：

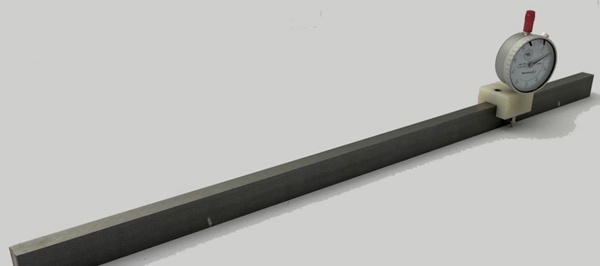

千分表

千分表或高度表是手動測量直線度的標準設備。在正確固定好量表后，將量表的觸點對準表面，然后沿所需的二維測量線滑動。

必須確保千分表已校準、歸零，并且在開始測量前輕輕按下測頭。遵循這些標準操作程序可確保測量的精確性。

如果整個測量長度內千分表的讀數變化在規定的公差范圍內，則該零件通過質量控制。

坐標測量機（CMM）

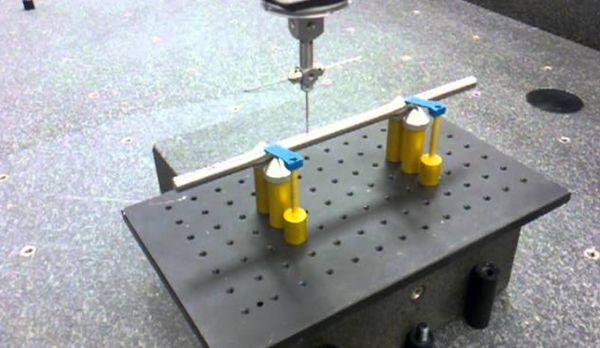

另一種測量直線度的方法是使用坐標測量機。這種方法比千分表更精確。它是一種自動測量方法，需要對坐標測量機進行編程。

將零件安裝在坐標測量機的床身后，測量探頭會沿著參考測量線對表面進行采樣，并自動生成報告，供操作員查看零件是否在公差范圍內。

GD&T中基于導出中心線（DML）的直線度

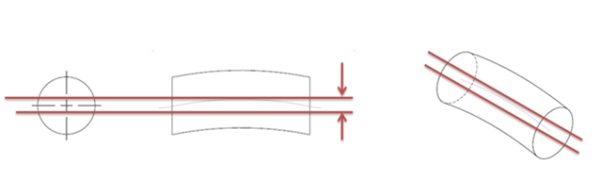

導出中心線（DML）是具有軸對稱特征的零件的假想軸線。這通常適用于圓柱形零件。在導出中心線上應用直線度公差，通過圍繞它建立一個完美的圓柱形公差帶來控制其直線度。
此外，請注意，在這種情況下，公差帶是圍繞特征真實軸線的三維圓柱體。這有助于發現零件形狀中的扭曲、彎曲和其他幾何不規則性。

此外，這種直線度符號的應用也不需要基準。在GD&T中，有幾個符號需要定義基準特征作為測量的參考。例如，垂直度符號。要使一條邊垂直于某物，需要有一個基準來測量垂直度。而直線度符號則不需要基準。

最大實體狀態（MMC）/最小實體狀態（LMC）標注

在GD&T中，導出中心線情況下的直線度有一個特例，即工程師在直線度符號旁邊使用最大實體狀態（?）修飾符。

最大實體狀態（MMC）修飾符是一種基于功能的標注，旨在確保即使零件在最不利的情況下（即由于不精確而具有最大材料量時），也不會與其配合零件發生干涉。以軸為例，最大實體狀態出現在軸達到最大可能尺寸時。在這個尺寸（MMC）下，整個軸必須能裝入一個直徑與最大實體狀態相當?shù)目字?。將最大?shí)體狀態、直線度公差和量規孔尺寸這三個概念聯系起來的公式是：

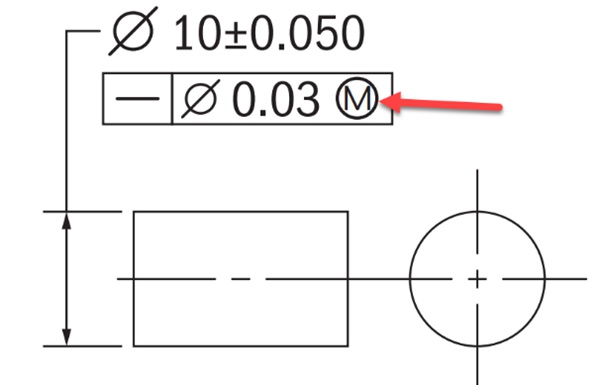

假設我們有以下帶有最大實體狀態標注的GD&T直線度案例。

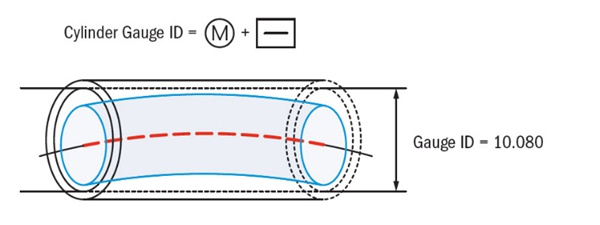

將公式與GD&T標注中的參考值一起應用，我們得到一個圓柱量規尺寸為10.08。這代表了零件的最大允許偏差，其中包括0.05的尺寸公差和額外的0.03的直線度公差。

額外公差

此外，在這一點上，有必要引入額外公差的概念。當零件尺寸不是處于最不利條件時，即其直徑小于允許的最大值10.05時，這個概念就適用。在這種情況下，直線度公差可以增加零件直徑小于最大值的量，即10.05。

因此，例如，如果軸的尺寸為10.03，則額外公差將為0.02（10.05 – 10.03）。因此，這將加到直線度公差上，現在直線度公差將變?yōu)?.05（0.03 + 0.02）。

這是一個需要更深入理解最大實體狀態/最小實體狀態和GD&T整體概念的進階主題。不過，這個簡單的例子展示了GD&T中直線度在與導出中心線一起使用并帶有最大實體狀態標注時的表現。

如何測量導出中心線的直線度？

導出中心線特征的直線度測量與之前的情況略有不同。最常用的測量方法是使用圓柱形量規，其中孔作為質量檢查裝置。

如果零件能輕松裝入孔中，且在任何一點都幾乎沒有干涉，則該零件通過質量檢查。
此外，工程師也可以選擇使用坐標測量機。這是通過沿軸向在不同位置對零件中心進行采樣來實現的。然而，這種方法耗時較長，僅在少數情況下有用。在大多數情況下，使用圓柱形量規檢查零件是否可用，是對其質量的一個良好保證。

直線度與平面度：有何區別？

平面度是一個與GD&T中直線度非常相似的概念，這經常導致設計師、生產工程師和操作員感到困惑。本節將詳細闡述這兩者的區別，并呈現一個簡單易懂的直線度與平面度對比。

• 線與面：簡單來說，平面度應用于整個表面，而GD&T中的直線度僅控制一條線。
• 二維與三維：直線度與平面度比較的另一種方式是，平面度控制三維物體，而直線度是二維的。
• 控制特征：平面度符號僅限于平面，整個平面必須位于公差帶內。而直線度則給設計師更多選擇，因?yàn)樗m用于線、邊緣、軸線和中心線。

結論

GD&T中的直線度是工程工具包中的一個重要組成部分。它使工程師能夠向制造商傳達設計意圖和公差要求，并適用于多種幾何特征。

讓韋克處理您的工程項目

韋克擁有一支具備各種制造工藝專業知識的工程團隊。我們使用定制CNC加工、快速模具和注塑成型技術，提供與最終使用產品相似的測試零件。此外，我們還會協助您檢查工程圖紙，以確保在手板制作或零件生產之前符合預定的加工要求。立即獲取免費報價，開啟您的項目！

常見問題解答

使用直線度符號時遵循哪些標準？

ASME Y14.5是GD&T（包括直線度符號）的權威標準。它提供了關于符號功能、標注方法及其使用的詳細信息。

直線度需要基準嗎？

GD&T中的直線度不需要基準。它直接針對表面和尺寸特征進行標注。

直線度可以用來控制表面嗎？

雖然直線度理論上控制的是表面沿二維直線的變化，但它也間接控制了表面，因?yàn)槔碚撝本€是在參考表面上定義的。如果要對平面進行三維控制，在可行的情況下可以使用平面度符號。
