法蘭是大多數機械系統中的重要部件，它們?yōu)楣艿馈⒐芗烷y門等部件的連接或組裝提供了一種機械手段。此外，法蘭在需要維護時還可以拆卸，非常適合用于需要維護的系統。

那么，什么是法蘭？法蘭有哪些類型？設計法蘭時需要考慮哪些因素？繼續閱讀，我們將提供信息，幫助您做出正確的制造決策。

什么是法蘭？

法蘭，意為輪緣，是對稱的盤狀部件，用于連接或密封管道、容器或固定軸機械部件。這些盤狀部件在管道系統中最為常見，通常成對使用。此外，還會使用不同類型的緊固件，如螺紋緊固件來固定法蘭。

法蘭上還有螺栓孔，通常，兩個法蘭通過墊片連接在管道兩端，并用螺栓固定。

法蘭的特性

• 法蘭上有精確鉆制的孔，便于組裝；
• 法蘭具有受控的晶粒流向，以實現良好的強度和剛度；
• 為便于焊接，法蘭經過機加工形成坡口；
• 為確保管道系統流體不受阻礙，法蘭表面光滑且孔徑精確；
• 法蘭上有端面加工，以確保緊固件安裝位置準確且垂直。

法蘭連接是如何工作的？

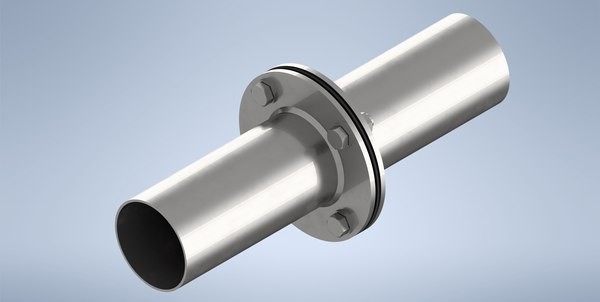

法蘭連接涉及兩個設備部件、管道或管件、兩個法蘭、法蘭墊片和螺栓的組裝。法蘭連接中還會使用不同類型的墊圈來固定連接。

此外，法蘭連接通過內唇和外唇部件將兩種材料連接在一起。為了使每個相對的法蘭面形成密封，必須施加并保持作用力（墊片壓縮或密封壓力）。為確保法蘭位置固定，通常會在法蘭面之間放置墊片并用螺栓擰緊，以形成緊密密封。常用的密封墊片之一是碟形彈簧，它是一種彈簧。

常見法蘭類型及其用途

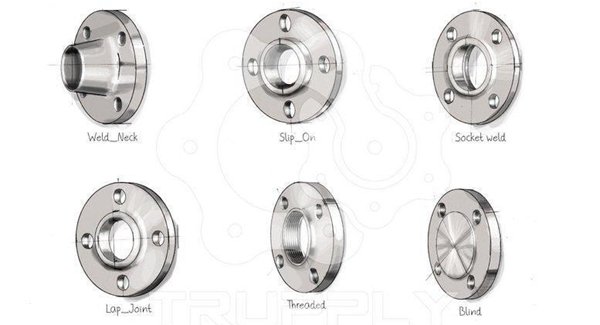

為您的管道系統或預期連接目的選擇合適的法蘭，有助于確?？煽啃阅堋⒀娱L(zhǎng)使用壽命和降低成本。以下是常見法蘭類型及其用途。

承插焊法蘭

承插焊法蘭的連接方式是將管道插入法蘭中，類似于卡扣接頭。多道焊腳焊縫有助于固定連接，這使得承插焊法蘭適用于低溫低壓條件下的小直徑管道。因此，這類法蘭消除了螺紋端部的限制，且比其他焊接法蘭更容易安裝。

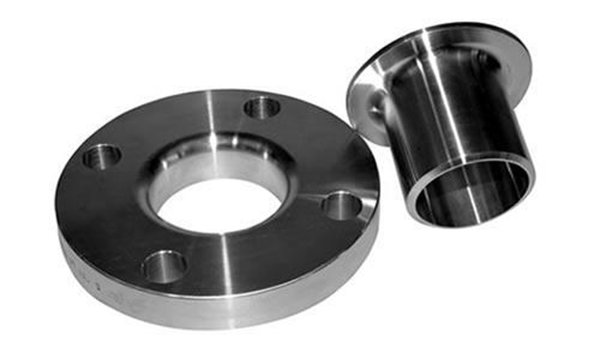

松套法蘭

松套法蘭接頭為兩件式結構，法蘭連接是通過將軸端焊接到管道或管件上。由于其設計特點，這種法蘭適用于空間受限或需要頻繁拆卸和維護的系統。

盲板法蘭

盲板法蘭是簡單的圓盤，易于螺栓連接，用于隔離或終止管道系統。當正確安裝并使用合適的墊片時，它們可以形成良好的密封，且必要時易于拆卸。

對焊法蘭

對焊法蘭需要焊接軸才能安裝，就像松套法蘭接頭一樣。因此，其可靠性使其成為工藝管道中的熱門選擇。它們?cè)诰哂卸鄠€(gè)重復彎頭的系統中也表現出色，非常適合高溫高壓系統。

滑套法蘭

滑套法蘭應用廣泛，有多種尺寸可供選擇，以支持流量增加的系統。您只需將管道的外徑與法蘭匹配即可?；追ㄌm必須牢固地固定在管道兩側，這使得安裝略顯復雜。

螺紋法蘭

這種設計也稱為法蘭螺絲，法蘭孔內有螺紋，與管道或管件上的外螺紋相匹配。在許多應用中，由于螺紋連接，可以省去焊接。使用螺紋法蘭時，最好使螺紋與要連接的管道相匹配。

長頸對焊法蘭

長頸對焊法蘭，也稱為整體法蘭，其特點是焊接頸法蘭的頸部非常長。焊接頸法蘭通常具有錐形頸部和坡口端，與配套管道對接。

孔板法蘭

當使用孔板或流量噴嘴時，會使用孔板法蘭代替普通管道法蘭。這主要是為了測量氣體或液體在相應管道中的流速。

特殊法蘭類型

特殊法蘭適用于各種環境，用途廣泛。特殊法蘭類型包括：

• 膨脹法蘭
• Nipo法蘭
• 異徑法蘭
• 高頸法蘭
• 環型法蘭
• 溝槽和舌型法蘭
• 活套法蘭
• 8字盲板法蘭

法蘭的不同密封面

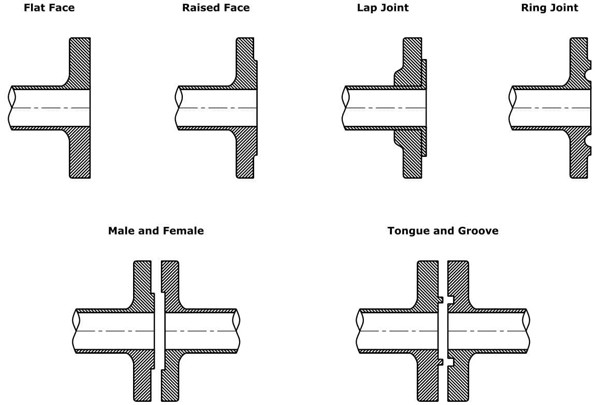

選擇法蘭時，密封面類型是一個重要的考慮因素。因?yàn)榉ㄌm的密封面類型決定了安裝所需的墊片類型以及所能形成的密封類型。

以下是法蘭的不同密封面：

凸面（RF）

這些法蘭在內孔圓周上有墊片，孔周圍有一個小的凸起部分。凸面法蘭有不同的壓力和溫度等級。此外，凸面法蘭是石油、天然氣和化工工程領域最常用的法蘭類型。

凹凸面（M&F）

這些法蘭有凸起部分和匹配的凹槽，用于固定墊片。然而，墊片固定在凹面，定位更精確，材料選擇范圍更廣。

榫槽面（T&G）

這些法蘭上的凹槽和凸起部分與凹凸面法蘭相似。這種設計便于安裝，因?yàn)榉ㄌm會自行對齊，并為墊片膠提供了儲存空間。

平面

顧名思義，平面法蘭表面平整。它們還有覆蓋大部分法蘭表面的全平面墊片。

環連接面（RTJ）

這種密封面類型用于高壓高溫應用，有一個凹槽，用于放置金屬墊片以保持密封。

法蘭尺寸及確保尺寸正確的考慮因素

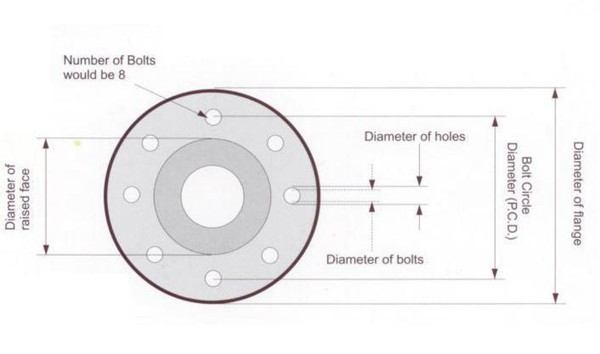

在開發、維護或改進管道系統時，法蘭尺寸很可能受到影響。為確保法蘭尺寸正確，必須考慮其與管道的連接方式以及所使用的墊片。以下是選擇法蘭尺寸時的一些考慮因素。

• 厚度：選擇法蘭時，最好考慮厚度，即外緣連接部分的厚度。
• 標準孔徑：測量法蘭連接器的內徑。
• 螺栓圓直徑：從中心到中心測量，這是相對兩側螺栓孔之間的距離。
• 管道尺寸：適用于所用法蘭的管道尺寸。

法蘭標準和標記

法蘭設計遵循國際標準ASME B16.5和B16.47，便于比較。這些標準由美國機械工程師協會（ASME）制定。

所有法蘭都必須有標記，以便更換或驗證現有部件。通常，這些標記位于法蘭的外緣。

這些標識還遵循嚴格的層級：

• 制造商標識或代碼
• 材料的ASTM代碼
• 材料質量
• 壓力-溫度等級服務評級
• 尺寸
• 厚度（時間線）
• 熱指數
• 孔徑
• 任何特殊標識，如QT表示淬火和回火，W表示焊接修復

法蘭零件的加工過程

法蘭零件的加工過程包括多個階段，從材料選擇到表面處理。以下是制造高質量法蘭的加工工藝。

材料選擇

材料選擇是加工過程的第一階段。制造法蘭最常用的材料是合金鋼、碳鋼或不銹鋼。然而，理想材料通常取決于應用的溫度、壓力和耐腐蝕性需求。

材料切割和成型

選擇材料后，進行切割和成型。將大金屬板切割成小塊，以獲得法蘭的合適尺寸。然后將制成的部件加熱到適當溫度，為進一步加工做準備。

熱處理

根據法蘭的材料和用途，可能需要對法蘭進行熱處理，如退火、淬火或回火。熱處理可以提高法蘭的機械性能，同時增強其韌性、強度和耐磨耐腐蝕性。

成型和鍛造

加熱過程使金屬部件具有可塑性，便于形成合適的法蘭形狀。機加工人員使用不同的方法進行鍛造，包括熱鍛和冷鍛。冷鍛是在室溫下對金屬進行成型，而熱鍛則是在高壓下對加熱后的材料進行成型。

機加工

初步切割和成型后，對法蘭進行機加工，以達到精確的公差并細化尺寸。此操作包括密封面加工、邊緣倒角和鉆螺栓連接孔。通常使用數控（計算機數控）機床進行自動化和精密加工。

表面處理

法蘭可能需要進行表面處理，如研磨或拋光，以達到所需的平滑度，去除表面缺陷，并改善整體外觀。

檢驗和質量控制

質量控制是法蘭生產中的重要階段。法蘭需經過嚴格的檢驗過程，以確保其符合相關規范和標準。質量控制檢驗包括尺寸檢驗、表面處理和表面分析，以及無損檢測方法，如超聲波或磁粉分析。

結論

法蘭的制造或加工涉及多個過程，以獲得良好的質量，還有標準規范其生產，以及標記用于在更換或制造時進行驗證。此外，這種部件有多種類型，每種類型都有其特定的用途。

韋克是一家專業的快速成型制造公司，專注于加工手板樣件和生產零件，包括法蘭和其他機加工件。我們堅持高標準，為多個行業提供高質量且價格合理的加工服務。我們的團隊和工程師隨時準備接收您的訂單并盡快處理，縮短上市時間。

常見問題解答

法蘭的理想材料有哪些？

制造法蘭的常用材料包括碳鋼、鑄鐵、鎳合金、不銹鋼、青銅、黃銅和鋁。

法蘭的規格是什么？

標準法蘭遵循ASME B16.5和ASME B16.47規范，而歐洲鋼制法蘭則遵循EN 1092-1規范。

何時最好使用法蘭接頭？

在高壓情況下，較大的法蘭連接比使用過多大型接頭更便于組裝。法蘭接頭還具有零間隙設計，便于拆卸和重新連接，以維護管道和軟管連接。
