制造商通過不同的后處理工藝對機加工零件進行處理，以獲得特定性能。滾花便是其中一種后續加工工序。該技術通過在機加工零件表面制作波峰波谷等圖案，為各類定制零件提供具有吸引力的紋理表面。

本文介紹了滾花工藝的概念，探討了其不同類型、操作中的常見缺陷，以及滾花工具和技巧。您還將了解金屬件滾花成功操作的實用建議。

什么是滾花？

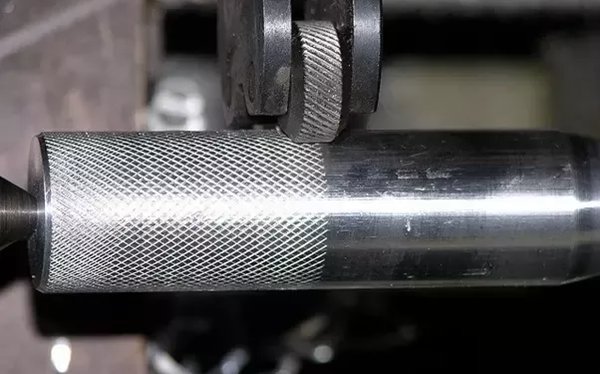

滾花是一種表面處理工藝，通過手工工具或車床在機加工零件表面創建有規律的凸紋。滾花處理能增加零件表面的摩擦力，防止產品或物體在手中滑動。與光滑表面相比，滾花表面還具有更優的視覺吸引力。

此外，滾花是典型的減材加工工藝，通過施加壓力和刮除材料在工件表面形成紋理。滾花工具通常帶有獨特紋路，當工具壓在圓柱形零件表面時，會形成對應的直線或斜線等紋理。

滾花技術類型

制造商可通過不同類型的滾花技術在工件表面創建所需圖案。

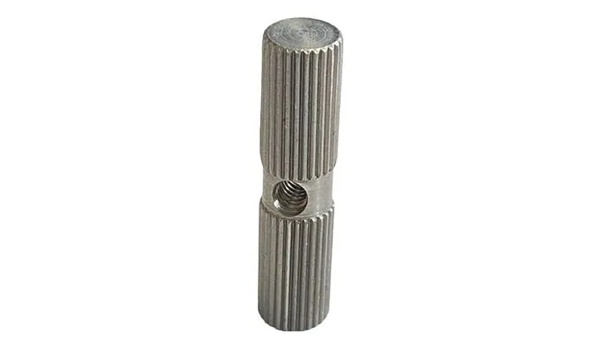

直紋滾花

直紋滾花在工件表面形成直線和溝槽圖案，通常由帶有斜齒的兩個硬化滾輪交叉作用形成平行或斜交的直線紋路。許多行業通過直紋滾花為產品賦予紋理質感，從而改善抓握和操控性能。

直紋滾花的用途與優勢：

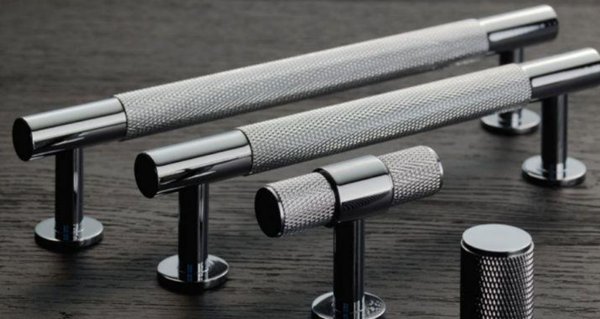

• 裝飾用途：直紋滾花能增強圓柱形物體（如手柄和旋鈕）表面的美觀性，適用于定制五金件或珠寶等需要外觀的應用。
• 防滑與抓握功能：直紋滾花使表面粗糙化，增加手部與工件的摩擦力，防止滑動，特別適用于需要穩固抓握的場景。
• 對準與定位：滾花紋理可作為組件對準和定位的參考，在精密調節機構、測量工具或光學設備中發揮視覺指示作用。

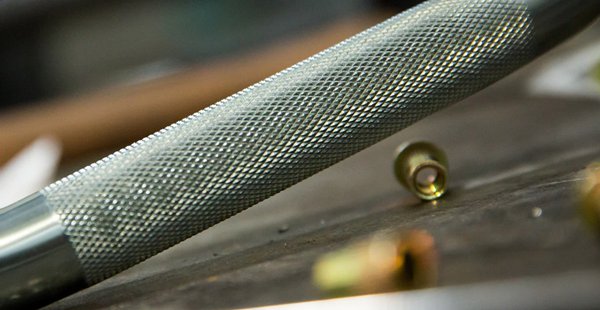

菱形滾花

菱形滾花是另一種常見類型，可在工件表面形成小菱形凸起或凹陷圖案。該工藝通過帶有菱形排列齒紋的滾輪實現交叉斜線紋路。

菱形滾花的用途與優勢：

• 耐用性：菱形滾花使工件更耐磨，適用于持續接觸或高摩擦的機械零件、工具或裝飾件。菱形紋理能均勻分散壓力，降低磨損風險。
• 裝飾應用：獨特的菱形凹陷圖案可產生復雜且美觀的滾花效果，常用于自行車零件、打火機外殼或個人配飾等需要精致外觀的場合。
• 改善抓握：菱形滾花通過增加手與工件的接觸點，提供更優的抓握性能。

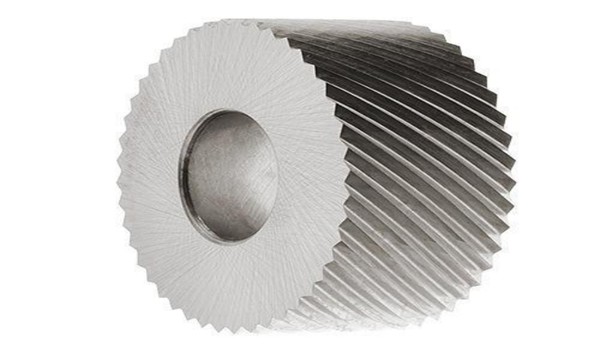

螺旋滾花

螺旋滾花技術可在物體表面形成螺旋狀斜線紋路，類似于螺桿螺紋，常用于圓柱形表面。

螺旋滾花的用途與優勢：

• 裝飾用途：螺旋滾花可與其他裝飾技術（如電鍍或拋光）結合，提升產品整體外觀。
• 功能增強：螺旋滾花能改善軸、旋鈕和手柄等圓柱形零件的抓握性能，便于旋轉操作。
• 螺紋形成：可直接在圓柱形零件上加工出符合標準的螺紋，減少后續攻絲工序，提高特定應用的成本效益。

滾花工具類型

產品工程師根據應用需求和目標效果選擇不同滾花工具。為獲得最佳滾花效果，需考慮材料的延展性和硬度等特性。以下是常用的金屬滾花工具：

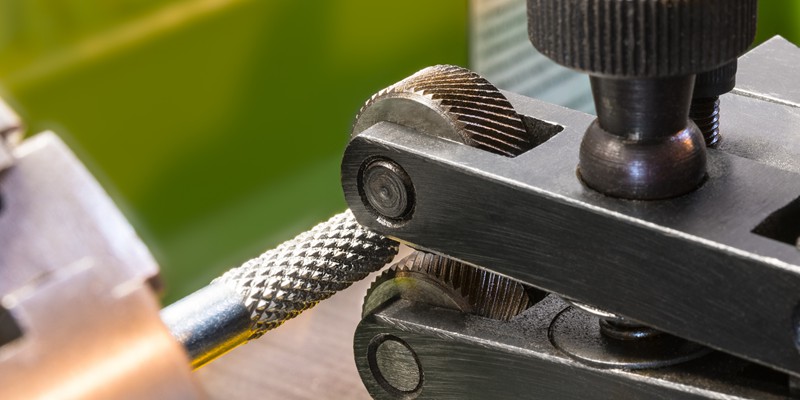

滾花輪

滾花輪是最常用的滾花工具，通常由兩個或多個帶有相反斜紋的硬化鋼輪組成。這些滾輪安裝在滾花工具上，壓靠在旋轉工件表面以產生所需紋路。

滾花刀頭

滾花刀頭是固定在車床上的專用工具，帶有預設的滾花圖案，可加工出特定的滾花效果。刀頭由硬質合金或高速鋼制成，提供多種圖案和尺寸選擇。

滾花模頭

滾花模頭用于轉塔車床或CNC車削機床，在圓柱形零件表面加工滾花圖案。模頭由高速鋼制成，其滾花圖案切入零件內表面。安裝時需將模頭固定在滾花工具架上，并使其與工件旋轉接觸。

推壓式滾花工具

推壓式滾花工具是手持式工具，通過手動施力在工件表面形成滾花圖案。工具由帶滾輪的推桿組成，適用于低產量或手動操作場景。

浮動滾花工具

浮動滾花工具適用于在曲面或不規則表面加工紋路，其自適應結構可貼合工件輪廓，確保均勻的滾花效果。工具通過鉸接臂或彈簧機構使?jié)L輪與表面輪廓保持一致。

滾花操作常見缺陷

滾花零件在珠寶、家具、汽車和航空航天等行業的裝飾性和功能性應用中具有重要意義。然而，滾花操作中也存在以下挑戰：

尺寸不足或過大

滾花圖案需達到特定的直徑或尺寸。尺寸不足指圖案小于預期，而過大的情況則相反。這些問題通常由錯誤的設備設置、工具選擇不當或滾花過程中壓力過大導致。

表面損傷

滾花操作可能因用力過猛或使用磨損的滾花工具導致表面劃傷或凹痕。

工具磨損

滾花工具會隨時間磨損，導致性能下降和金屬變形。隨著工具持續磨損，滾花圖案清晰度降低，可能出現平面和毛刺等缺陷。

圖案清晰度差

滾花圖案應具有清晰、明確的紋路和一致的深度。潤滑不足、工具幾何形狀不當或滾輪磨損會導致圖案清晰度不佳。

振動痕跡

振動痕跡是由于滾花過程中振動導致工件表面出現不規則或蜿蜒的紋路。常見原因包括工具壓力過大、剛性不足等。

實現良好滾花效果的建議

以下建議有助于獲得理想的滾花效果：

仔細準備工件

確保工件表面清潔、固定穩固且尺寸正確，避免不規則、污染或未對中的情況影響滾花質量。

選擇合適的滾花工具

根據所需圖案和材料選擇合適的滾花工具。工具具有不同的齒形配置、間距和圖案，需匹配材料的硬度和目標表面光潔度。

使用潤滑

在滾花過程中為工具和工件提供適當?shù)那邢饕夯驖櫥瑒?，以減少熱量生成、摩擦和工具磨損，從而獲得平滑的滾花表面。

優化切削速度

根據材料選擇合適的滾花速度，以降低工具磨損并確保切屑正常形成。建議參考制造商指南或特定材料的加工參數。

控制工具壓力

工具壓力過大可能損壞工件，過小則導致圖案過淺。需根據材料和工具規范調整壓力。

結論

通過本文的闡述，您應能區分不同類型的滾花工具、圖案及操作中的常見缺陷。這些知識將幫助您為項目做出決策。不過，與可靠的制造商合作可顯著提升成果質量。

韋克是您滾花需求的加工服務提供商。如需滾花處理或其他后處理服務，請與我們聯系。憑借10余年的加工經驗，我們的技術專家擅長CNC機加工和表面處理，可為您提供優質的一站式服務，滿足您特定的加工需求。立即聯系我們，讓專業人士為您的下一個項目保駕護航！

常見問題解答

為什么滾花工藝很重要？

滾花工藝能改善零件的物理性能，修復磨損表面，并提供比光滑表面更優的手部抓握性能。

什么設備適合制作滾花表面？

車床是制作滾花表面的標準機加工設備。它能使工件旋轉至所需角度，并通過固定刀具加工出特定特征。
