公差是制造業的重要考量因素，作為幾何尺寸與公差（GD&T）體系的核心組成部分，設計師通過該系統向生產部門傳遞零件關鍵特征及對應公差要求。公差疊加是針對相互關聯的幾何特征所應用的重要技術，旨在確保生產流程的精度、高效性和經濟性。

本文深入解析公差疊加概念，闡明其定義、類型及專家推薦的實踐方法。

什么是公差疊加？

公差疊加是指相互關聯的幾何特征的公差累積效應。簡而言之，即零件各特征的個體公差相互疊加后，對整體公差產生的綜合影響。通過公差疊加分析，可確保零件及其組成部分具備可制造性，避免單個特征符合公差但整體超差導致報廢的情況。

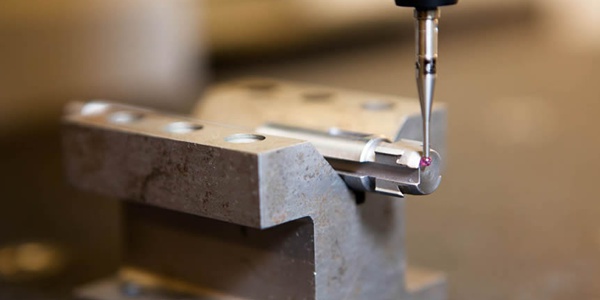

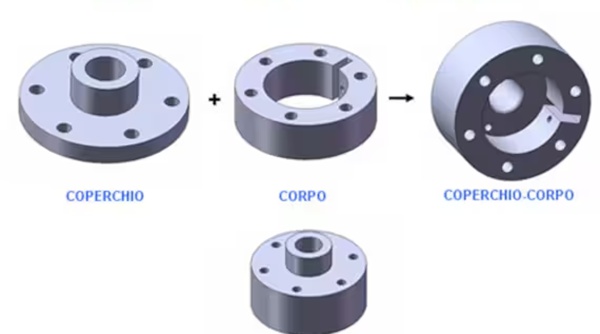

以帶多個側孔板的零件為例，孔位及其布局為關鍵公差特征。若所有孔位均處于公差上限，可能導致相鄰孔間材料不足，盡管單孔尺寸合格，但整體無法滿足質量要求。此案例凸顯了公差疊加分析的必要性，同時可減少時間、材料和資金的浪費。

工程師主要采用兩種分析方法，其核心功能相同但適用場景存在差異。

該方法假設所有特征均處于最大偏差狀態（即最壞情況），雖在實際生產中發生概率較低，但在高精度領域（如航空、醫療）應用廣泛。對于具有雙側公差的n個特征，總公差計算公式為：

此方法可確保所有零件符合公差要求并實現設計配合，但會導致公差收緊，適用于小批量生產。隨著產量增加，制造難度和成本將顯著上升。

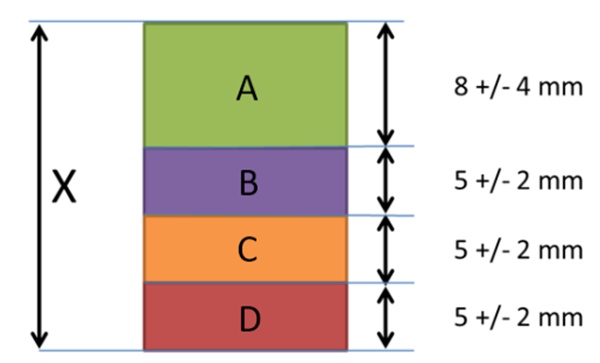

某裝配體由四個特征組成（名義尺寸及公差分別為A:8±4，B:5±2，C:5±2，D:5±2），按最壞情況計算總公差X為：

裝配體X名義值=23，總公差=±10，即X=23±10。

該方法通過統計分析各特征公差的概率分布，采用更接近實際生產的假設（即各特征偏差呈正態分布）。利用RSS公式計算總公差：

此方法適用于允許少量缺陷的大批量生產環境。

沿用上述案例，總名義值仍為23，應用RSS公式后總公差為±5.29，即X=23±5.29。

公差疊加是科學與藝術的結合，需通過工程經驗選擇最優尺寸鏈。以下專家建議可優化分析效果：

新手常犯的錯誤是為所有特征標注公差，而僅需定義關鍵特征公差即可控制其他尺寸。過度標注會復雜化生產和圖紙可讀性。

設計師應避免設定超出功能需求的嚴格公差。需從實際制造角度評估公差疊加，平衡精度與成本。

設計時應預估零件使用過程中的磨損和維護對公差的影響，合理確定初始公差以延長使用壽命。

現代CAD/CAE軟件集成公差疊加計算工具，可自動識別尺寸鏈并支持多種分析方法，顯著提升設計效率，助力實現6-Sigma等精密制造標準。

公差疊加是確保零件配合精度和制造可行性的關鍵工具，對從事產品設計和GD&T的工程師而言是必備技能。合理應用公差疊加分析，可在功能保障與制造便利性之間實現平衡。

韋克是一家快速成型和制造公司，提供一站式精密加工服務。我們?yōu)槟転槟木芗庸ち慵峁┯行У募庸そ鉀Q方案而感到自豪。如有制造需求，請隨時聯系我們。

通過控制各幾何特征的公差累積效應，在保障功能性的同時優化制造可行性。

一階指最壞情況分析，二階指統計公差分析（RSS）。
